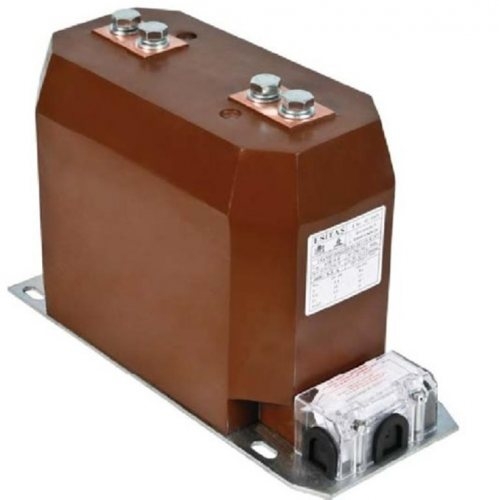

Transformatoare de curent, de interior, tip ATB
Tip transformator
ATB 10
ATB 20
Tensiunea maximă de încercare a izolaţiei kV
3.6/10/40 7.2/20/60 12/28/75
17.5/38/95 24/50/125
Tensiune maximă reţea kV
3.6…24
3.6…24
Curent primar nominal IPn A
5 . . . 2500 A
5 . . . 2500 A
Curent secundar nominal ISn A
5A ; 1 A
5A ; 1 A
Curent primar reconectabil
2×5…2×600
2×5…2×600
Frecvenţa Hz
50-60
50-60
Clasa de izolaţie
E
E
Clasa de precizie pentru măsură
0.2s ; 0.5s ; 0.2 ; 0.5 ; 1
0.2s ; 0.5s ; 0.2 ; 0.5 ; 1
Clasa de precizie pentru protecţie
5P; 10 P
5P; 10 P
Factor de securitate
FS5 ; FS10
FS5 ; FS10
Valori ale puterii de precizie VA
<60
<60
Valori ale puterii de protecţie
<60
<60
Curent termic de scurtă durată I =100xIn kA/1s th
max.1000xIn
max.1000xIn
Curent dinamic nominal Idyn
2.5 x I th
2.5 x I th
Temperatura mediu ambiant gr.C
-25 gr.C . . . + 40 gr.
-25 gr.C . . . + 40 gr.
Altitudinea maximă m
2000
2000
