TC2X 0,6/1 kV – Conductoare de cupru cu izolatie de polietilena reticulata, rasucite în fascicul (torsadate)
|

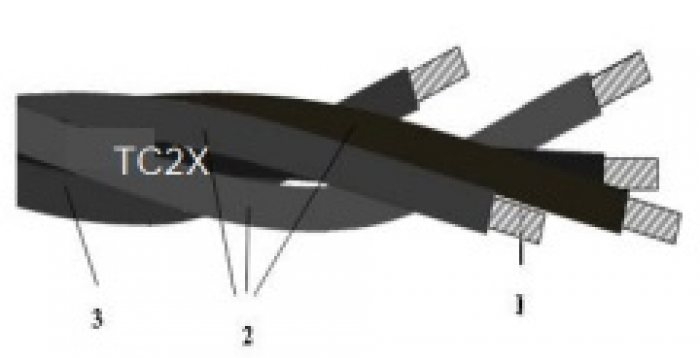

Constructie |
1 Conductor neutru de cupru recopt conform SR EN 60228 2 Conductor de faza de cupru recopt conform SR EN 60228 3 Izolatie XLPE neagra, rezistenta la intemperii |
|
Domeniu de utilizare |
Pentru bransamente electrice aeriene |
|
Date tehnice |
Standard de produs: SF 28/2015 IPROEB Tensiunea nominala: U0/U (Um) = 0,6 / 1 (1,2) kV Tensiunea de incercare: 4 kV 50 Hz , 5 minute Temperatura minima la montare: -20 oC. Temperatura maxima admisa pe conductor: 90 oC. Temperatura maxima admisa pe conductor la scurtcircuit (5 s): 250 oC Rezistivitatea transversala a izolatiei la 90 oC: min. 1012 W.cm Modul de elasticitate: 11500 daN/mm2 Coeficient de dilatare liniara: 17×10-6 /oC Semnificatie simbol conductor : rm – rotund multifilar |
|
Sectiune conductor mm2 |
Curent admisibil (inf.) A |
|
10 |
80 |
|
16 |
105 |
Curenti admisibili in regim permanent
n temperatura aerului: 35 oC;
n sub actiunea razelor solare;
n temperatura conductorului: 80 oC
