TA2XS(F)2Y-Ol – Cabluri torsadate cu purtator de otel pentru linii electrice de MT pana la 22 kV
|
Constructie |

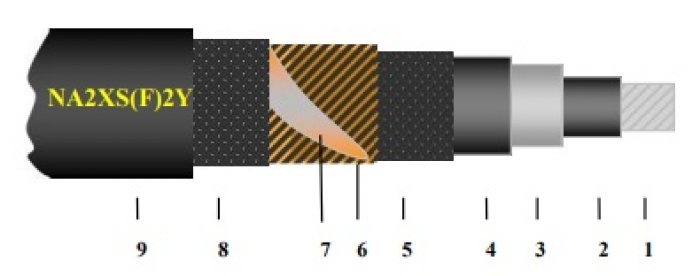

1 Conductor de aluminiu multifilar, rotund, compactizat, clasa 2 conform SR EN 60228 2 Ecran semiconductor extrudat 3 Izolatie XLPE tip DIX 8 conform SR HD 620 S2 4 Ecran semiconductor extrudat 5 Banda semiconductoare cu blocare la apa 6 Ecran de sarme de cupru si contraspira de banda de cupru 7 Banda semiconductoare cu blocare la apa 8 Manta de MDPE tip DMP2 conform SR HD 620 S2, culoare neagra, rezistenta la intemperii 9 Purtator de otel zincat 50 mm2 |
|
Domeniu de utilizare |
Cablurile sunt destinate pentru constructia liniilor electrice aeriene de medie tensiune in zone impadurite, zone greu accesibile, zone urbane sau in alte zone in care nu se pot construi linii electrice aeriene cu conductoare neizolate, sau partial izolate (tip CAOl2X). Cablurile sunt cu protectie longitudinala la patrunderea apei. Cablurile se pot monta pe stalpi, pe estacade, in pamant. |
|
Date tehnice |
Standard de produs: CS 695/20.11.2013 CEZ CS 696/20.11.2013 CEZ CS 697/20.11.2013 CEZ Standard de referinta: SR HD 620S2/10C Tensiuni nominale U0/U(Um): 12.7/22(25) kV Temperatura maxima admisa pe conductor pentru functionarea de durata: + 90 oC Temperatura maxima admisa pe conductor la scurtcircuit ( max. 5 s): + 250 oC Temperatura minima la instalare: -20 oC Temperatura minima in exploatarte: – 40 oC Tensiuni de incercare pe lungimi de livrare: 50 kV 50 Hz, 5 min Nivel descarcari partiale la 2U0: max. 2 pC Forta de tragere la pozare (purtator otel): max. 30 kN Raza minima de curbura: – 15 x D, D-diametrul exterior al cablului monopolar (fasciculului) Nota: in cazul unei singure indoiri, de exemplu la intrarea in cofrete, tablouri electrice este permisa o raza de doua ori mai mica cu conditia ca indoirea sa se faca cu atentie, la temperatura de (10-30) oC sau dupa un sablon Curent admisibil in aer : – temperatura aer: 30 oC – temperatura conductor: 90 oC 3x1x50/16+50Ol: 182 A 3x1x70/16+50Ol: 228 A 3x1x95/16+50Ol: 277 A Curent de scurtcircuit maxim admisibil : – temperatura conductor la inceputul scurtcircuitului: 90 oC – temperatura limita la scurtcircuit: 250 oC – durata scurtcircuit: 1 s 3x1x50/16+50Ol: 4,7 kA 3x1x70/16+50Ol: 6,6 kA 3x1x95/16+50Ol: 8,9 kA Caracteristici purtator : – constructie:19 x 1,80 mm; – diametru exterior: 9,0 mm – forta nominala de rupere: 62 kN – modul de elasticitate (inf.): 190.000 N/mm2 – coeficient de dilatare liniara: 11,5×10-6 /oC |
