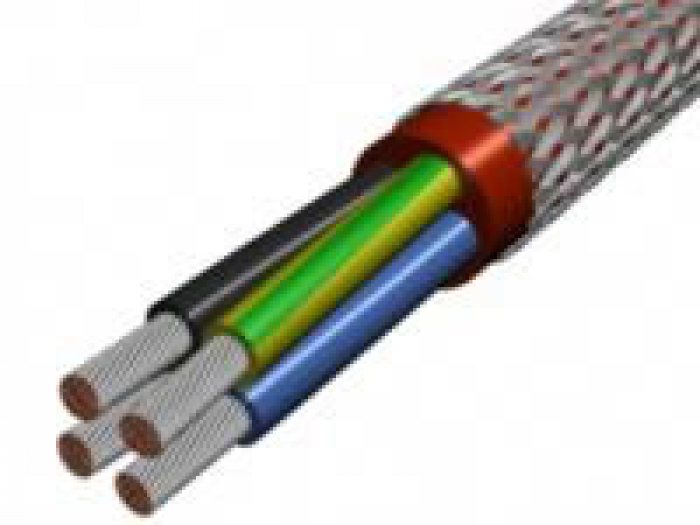

Tip: conductoare din cupru cu izolatie din cauciuc siliconic, învelis din tresa de otel.
Simbol international: SiHFP (VDE 0250).
Tensiunea nominala: 300/500 V.
Domeniu de utilizare: în locuri uscate si umede sau afara, în locuri cu temperaturi ridicate, în aplicatii cu solicitari mecanice reduse.
Constructia:
Conductor: din cupru deosebit de flexibile, stanate.
Izolatie: manunchiurile colorate, continând si culoarea verde-galben, sunt izolate cu cauciuc siliconic.
Mantaua: din cauciuc siliconic maroniu spre rosu, peste care este aplicat un învelis din tresa de otel.
Temperatura mediului ambiant: pozat -40 °C la +180°C , în miscare -25°C la +180°C, temperatura maxima a conductorului: +220°C.
Parametri tehnici:
Sectiunea | Diametrul exterior | Constructia | Masa cuprului | Masa totala | ||
---|---|---|---|---|---|---|
(mm2) | (mm) | (mm) | (kg/km) | (kg/km) | ||
2 | x | 0,75 | 7,5 | 24×0,21 | 15 | 107 |
3 | x | 0,75 | 7,8 | 24×0,21 | 22,5 | 114 |
4 | x | 0,75 | 9 | 24×0,21 | 30 | 120 |
5 | x | 0,75 | 9,8 | 24×0,21 | 37,5 | 175 |
7 | x | 0,75 | 10,6 | 24×0,21 | 52,5 | 208 |
2 | x | 1 | 7,6 | 32×0,21 | 20 | 121 |
3 | x | 1 | 8,5 | 32×0,21 | 30 | 145 |
4 | x | 1 | 9,3 | 32×0,21 | 40 | 158 |
5 | x | 1 | 10,2 | 32×0,21 | 50 | 201 |
7 | x | 1 | 11,3 | 32×0,21 | 70 | 231 |
2 | x | 1,5 | 9 | 30×0,26 | 30 | 153 |
3 | x | 1,5 | 9,3 | 30×0,26 | 45 | 168 |
4 | x | 1,5 | 10,2 | 30×0,26 | 60 | 208 |
5 | x | 1,5 | 11,5 | 30×0,26 | 75 | 235 |
7 | x | 1,5 | 12 | 30×0,26 | 105 | 293 |
12 | x | 1,5 | 14,9 | 30×0,26 | 180 | 385 |
2 | x | 2,5 | 10,7 | 50×0,26 | 50 | 221 |
3 | x | 2,5 | 11,2 | 50×0,26 | 75 | 224 |
4 | x | 2,5 | 12,2 | 50×0,26 | 100 | 295 |
5 | x | 2,5 | 13 | 50×0,26 | 125 | 343 |
7 | x | 2,5 | 14 | 50×0,26 | 175 | 416 |
2 | x | 4 | 12,5 | 50×0,31 | 80 | 292 |
3 | x | 4 | 13,1 | 50×0,31 | 120 | 338 |
4 | x | 4 | 14,4 | 50×0,31 | 160 | 445 |
5 | x | 4 | 16,2 | 50×0,31 | 200 | 526 |
3 | x | 6 | 15,7 | 84×0,31 | 180 | 415 |
4 | x | 6 | 17,7 | 84×0,31 | 240 | 602 |
5 | x | 6 | 19,2 | 84×0,31 | 300 | 697 |
4 | x | 10 | 22,6 | 80×0,41 | 400 | 880 |
4 | x | 16 | 25,2 | 128×0,41 | 640 | 1220 |
4 | x | 25 | 30,4 | 200×0,41 | 1000 | 1710 |
