SIMBOLIZARE

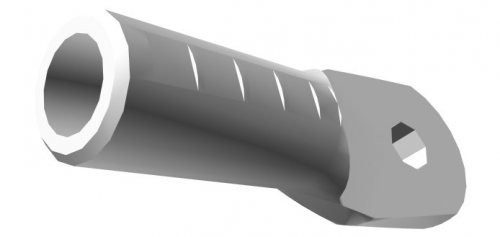

P – Papuc
H – sertizare (presare) Hexagonală
A – Aluminiu
Sm – Secţiunea conductorului din aluminiu multifilar [mm]
Su – Secţiunea conductorului din aluminiu unifilar – în mmp (nu se marchează pe papuc);
Ømp – diametrul găurii de prindere în instalaţia electrică [mm]
Dacă nu se specifică în comandă o altă valoare pentru Ø (diametrul găurii de prindere în instalaţia electrică), aceasta este conform tabel.
CARACTERISTICI TEHNICE
♦ rezistă la aceiaşi forţă de tracţiune cu a conductoarelor joncţionate;
♦ asigură o conductanţă electrică egală sau superioară cu a conductoarelor joncţionate.
Caracteristici Tehnice
Tip papuc secţiune
PHA 16/25
PHA 25/35
PHA 35/50
PHA 50/70
PHA 70/95
PHA 95/120
PHA 20/150
PHA 150
PHA 185
PHA 240
L (mm)
60
60
60
70
80
90
100
110
120
130
D (mm)
10
12
14
16
18
20
22
25
28
32
d (mm)
6
7
8
10
11
13
15
16
18
21
a (mm)
35
35
35
40
50
50
60
70
75
85
Ø m (mm)
5.5
6.5
8.5
11
11
13.5
13.5
13.5
13.5
13.5
Nr. presări
4
4
4
4
4
5
5
5
5
6
Ambalare (buc)
12
12
9
9
9
6
6
6
3
3
