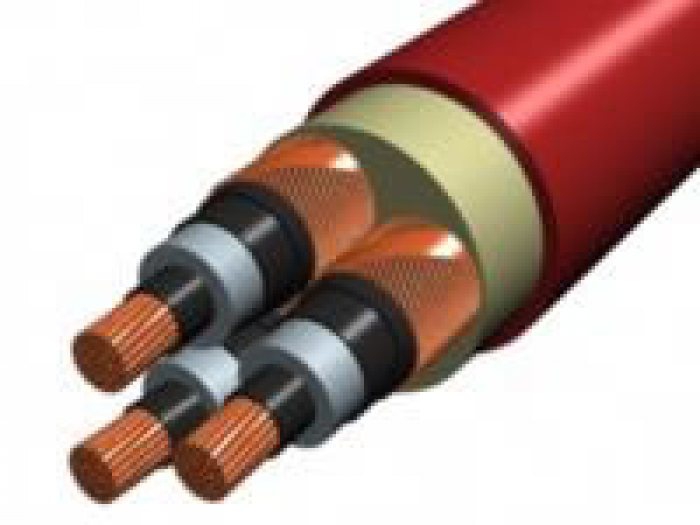

Tip: cablu trifazat din cupru, ecranat pe fiecare faza separat si cu manta comuna din PVC.
Simbol inetrnational: NYSEY, N2XSEY (VDE 0271, 0273) .
Tensiunea nominala: 6/10 kV.
Domeniu de utilizare: in statii de transformare, zone industriale, pentru alimentarea obiectivelor.
Constructia:
Conductor: mutifilare din cupru, rasucite si compactizate, strat semiconductor nr.1.
Izolatie: din polietilena reticulata sau PVC, strat semiconductor nr.2.
Ecranare: din sarma de cupru, banda de cupru, bariera impotriva patrunderii apei.
Manta: din PVC de culoare rosie.
Temperatura mediului ambiant: -5 °C la +70 °C, temperatura maxima admisa: +70 °C ( izolatie din PVC), +90 °C (izolatia din polietilena) , temperatura maxima la scurt circuit pentru 5 sec: +160 °C (izolatie din PVC), +160 °C (izolatie dinpolietilena).
Parametri tehnici:
Sectiunea | Diametrul exterior min. | Diametrul exterior max. | Masa cuprului | Masa totala | Sarcina max. admisa pamant | Sarcina max. admisa aer |
---|---|---|---|---|---|---|
(mm2) | (mm) | (mm) | (kg/km) | (kg/km) | (A) | (A) |
NYSEY 6/10 kV | ||||||
3×25 RM/16 | 41 | 52 | 960 | 2890 | 133 | 114 |
3×35 RM/16 | 43 | 54 | 1260 | 3330 | 160 | 138 |
3×50 RM/16 | 46 | 57 | 1690 | 3890 | 189 | 165 |
3×70 RM/16 | 49 | 60 | 2290 | 4800 | 230 | 204 |
3×95 RM/16 | 53 | 65 | 3040 | 5970 | 275 | 247 |
3×120 RM/16 | 57 | 69 | 3790 | 6960 | 312 | 284 |
3×150 RM/25 | 60 | 72 | 4795 | 8140 | 350 | 322 |
3×185 RM/25 | 64 | 77 | 5845 | 9410 | 394 | 367 |
3×240 RM/25 | 69 | 82 | 7495 | 11730 | 455 | 430 |
N2XSEY 6/10 kV | ||||||
3×35 RM/16 | 46 | 49 | 1260 | 2380 | 178 | 173 |
3×50 RM/16 | 49 | 52 | 1690 | 2600 | 210 | 206 |
3×70 RM/16 | 52 | 56 | 2290 | 3350 | 256 | 257 |
3×95 RM/16 | 56 | 60 | 3040 | 4200 | 307 | 313 |
3×120 RM/16 | 60 | 64 | 3790 | 5050 | 349 | 360 |
3×150 RM/25 | 65 | 68 | 4795 | 6000 | 392 | 410 |
3×185 RM/25 | 67 | 70 | 5845 | 7200 | 443 | 469 |
3×240 RM/25 | 72 | 76 | 7495 | 9000 | 513 | 553 |
