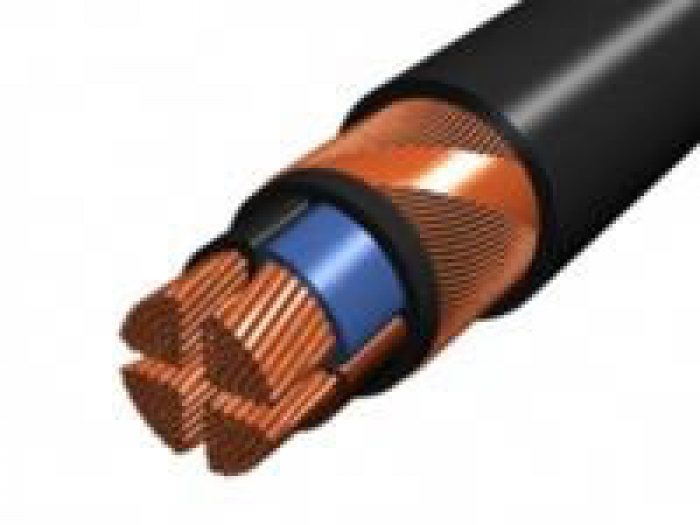

Tip: cablu de cupru cu manta de PVC si ecranare din cupru.
Simbol inetrnational: NYCWY (VDE 0276).
Tensiunea nominala: 0,6/1 kV.
Domeniu de utilizare: in locuri uscate, umede, afara sau pozate in pamant. Constructia lui permite folosirea in locuri unde exista riscuri de deteriorari mecanice. Conductorul concentric poate fi folosit atat ca impamantare sau fir neutru, cat si ca nul de protectie avand in acelasi timp functie de ecran.
Constructia:
Conductor: din cupru uni- sau multifilar.
Izolatie:pe manunchi cu PVC.
Umplutura: din PVC.
Manta de protectie: din PVC.
Ecranare: din fire de cupru concentrice.
Armarea: realizata din benzi de cupru.
Mantaua: din PVC de culoare neagra, cu intarziere marita la propagarea focului.
Temperatura mediului ambiant: -5 °C la +70 °C .
Parametri tehnici:
Sectiunea | Diametrul exterior min. | Diametrul exterior max. | Masa cuprului | Masa totala | Intensitatea maxima admisa in pamant | Intensitatea maxima admisa in aer |
---|---|---|---|---|---|---|
(mm2) | (mm) | (mm) | (kg/km) | (kg/km) | (A) | (A) |
3×25 RM/16 | 25 | 31 | 940 | 1450 | 128 | 106 |
3×25 RM/25 | 25 | 31 | 1045 | 1540 | 128 | 106 |
3×35 SM/16 | 25 | 32 | 1240 | 1610 | 157 | 131 |
3×35 SM/35 | 25 | 32 | 1460 | 1820 | 157 | 131 |
3×50 SM/25 | 28 | 35 | 1795 | 2160 | 185 | 159 |
3×50 SM/50 | 28 | 35 | 2083 | 2400 | 185 | 159 |
3×70 SM/35 | 32 | 39 | 2510 | 2940 | 228 | 202 |
3×70 SM/70 | 33 | 40 | 2913 | 3260 | 228 | 202 |
3×95 SM/50 | 37 | 44 | 3296 | 4195 | 280 | 249 |
3×95 SM/95 | 37 | 44 | 3949 | 4420 | 280 | 249 |
3×120 SM/70 | 40 | 47 | 4413 | 4930 | 313 | 282 |
3×120 SM/120 | 41 | 48 | 4985 | 5410 | 313 | 282 |
3×150 SM/70 | 44 | 51 | 5313 | 5880 | 353 | 324 |
3×150 SM/150 | 45 | 52 | 6219 | 6650 | 353 | 324 |
3×185 SM/95 | 49 | 56 | 6649 | 7410 | 399 | 371 |
3×240 SM/120 | 56 | 63 | 8585 | 9460 | 464 | 436 |
4×10 RE/10 | 20 | 24 | 525 | 880 | 75 | 60 |
4×16 RE/16 | 23 | 27 | 829 | 1240 | 98 | 80 |
4×25 RM/16 | 27 | 34 | 1190 | 1750 | 128 | 106 |
4×35 SM/16 | 28 | 35 | 1590 | 2020 | 157 | 131 |
4×50 SM/25 | 32 | 39 | 2295 | 2730 | 185 | 159 |
4×70 SM/35 | 36 | 43 | 3210 | 3760 | 228 | 202 |
4×95 SM/50 | 42 | 49 | 4383 | 5060 | 275 | 244 |
4×120 SM/70 | 46 | 53 | 5613 | 6250 | 313 | 282 |
4×150 SM/70 | 50 | 57 | 6813 | 7560 | 353 | 324 |
4×185 SM/95 | 55 | 62 | 8159 | 9750 | 396 | 363 |
4×240 SM/120 | 60 | 67 | 10913 | 12500 | 459 | 429 |
