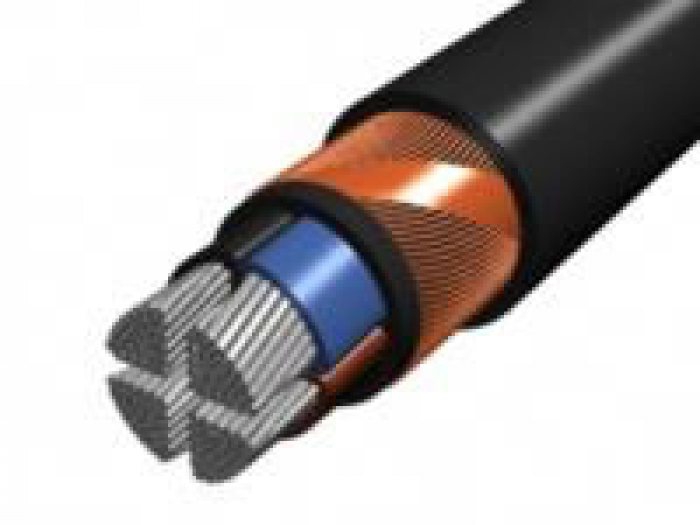

Tip: cablu de aluminiu cu manta de PVC si ecranare din cupru.
Simbol inetrnational: NAYCWY (VDE 0276).
Tensiunea nominala: 0,6/1 kV.
Domeniu de utilizare: in centrale electrice, hale industriale sau in alte obiective unde nu sunt prescrise protectii mecanice suplimentare.
Constructia:
Conductor: din aluminiu uni- sau multifilar.
Izolatie:pe manunchi cu PVC.
Umplutura: din PVC.
Manta de protectie: din PVC.
Ecranare: din fire de cupru.
Armarea: realizata din benzi de cupru.
Mantaua: din PVC de culoare neagra, cu intarziere marita la propagarea focului.
Temperatura mediului ambiant: -5 °C la +70 °C .
Parametri tehnici:
| Sectiunea | Diametrul ext min. | Diametrul ext max. | Masa cuprului | Masa aluminiului | Masa totala | Intensitatea maxima admisa in pamant | Intensitatea maxima admisa in aer |
|---|---|---|---|---|---|---|---|
| (mm2) | (mm) | (mm) | (kg/km) | (kg/km) | (kg/km) | (A) | (A) |
| 4×16/10 | 23 | 27 | 68 | 186 | 865 | 76 | 63 |
| 4×25/10 | 27 | 34 | 68 | 290 | 1150 | 99 | 83 |
| 4×50/25 | 32 | 39 | 170 | 580 | 1690 | 142 | 124 |
| 4×95/35 | 41 | 48 | 240 | 1102 | 2790 | 211 | 190 |
| 4×150/50 | 49 | 56 | 340 | 1740 | 3970 | 270 | 252 |
| 4×240/50 | 59 | 66 | 340 | 2784 | 5670 | 308 | 289 |
