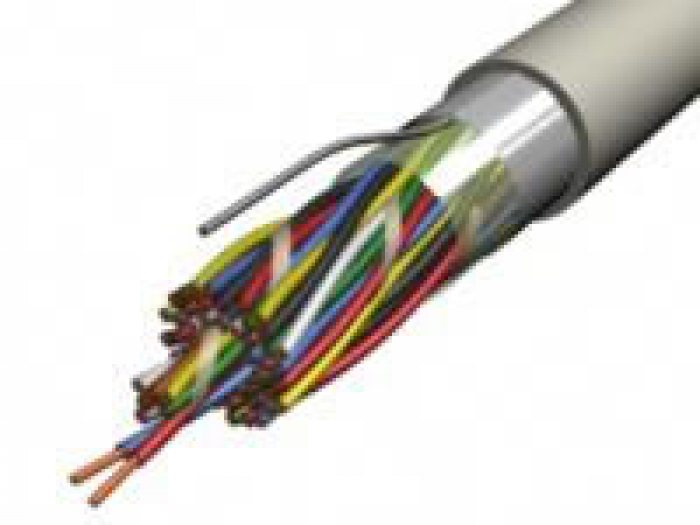

Tip:cablu din cupru, cu manunchiuri torsadate, ecranate cu folie de aluminiu si manta de PVC.
Simbol inetrnational: JE-Y(St)Y..Bd (VDE 0815).
Tensiunea nominala: 225 V.
Domeniu de utilizare: în spatii uscate sau umede, la legarea aparatelor, dispozitivelor folosite în tehnica de avertizare, protectie si alte domenii înrudite.
Constructia:
Conductor: multifilare din cupru, deosebit de flexibile.
Izolatie:din PVC, pe fiecare manunchi, folie din aluminiu caserata cu material plastic.
Ecranare: folie din aluminiu si poliester în spirala.
Manta: din PVC de culoare gri; manunchiurile sunt rasucite în perechi, iar acestea sunt torsadate câte patru.
Temperatura mediului ambiant: pozat: de la -30 °Cla+70 °C, în miscare: de la -5 °C la +70 °C.
Propietati electrice la -20°C: rezistenta conductorului: max. 73,2 Ohm/km, rezistenta izolatiei: min. 100 MOhm x km, capacitatea maxim constructiva: max. 100 nF/km.
Parametri tehnici:
| Sectiunea | Diametrul exterior | Grosimea mantalei | Masa cuprului | Masa totala | ||
|---|---|---|---|---|---|---|
| (mm) | (mm) | (mm) | (kg/km) | (kg/km) | ||
| 2 | x 2 x | 0,8 | 6 | 1 | 25 | 60 |
| 4 | x 2 x | 0,8 | 8,5 | 1 | 45 | 95 |
| 8 | x 2 x | 0,8 | 11 | 1 | 85 | 160 |
| 12 | x 2 x | 0,8 | 13 | 1 | 126 | 235 |
| 16 | x 2 x | 0,8 | 14,5 | 1,2 | 166 | 295 |
| 20 | x 2 x | 0,8 | 16 | 1,2 | 206 | 355 |
| 24 | x 2 x | 0,8 | 18 | 1,2 | 246 | 430 |
| 32 | x 2 x | 0,8 | 20 | 1,4 | 327 | 555 |
| 40 | x 2 x | 0,8 | 22 | 1,4 | 407 | 670 |
| 80 | x 2 x | 0,8 | 30 | 1,6 | 809 | 1290 |
