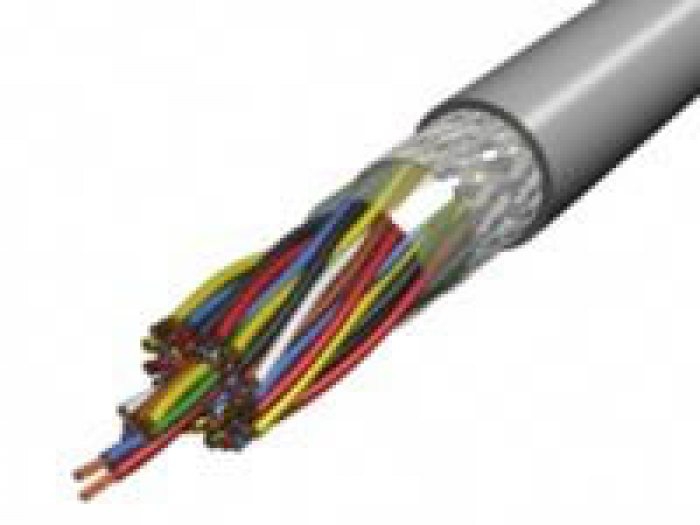

Tip:cablu din cupru, cu manunchiuri torsadate ecranate, cu manta din PVC.
Simbol inetrnational: JE-LiYCY..Bd (VDE 0815).
Tensiunea nominala: 225 V.
Domeniu de utilizare: în locuri uscate si umede, pentru legarea instrumentelor de masura, control si comanda, în industria electronica.
Constructia:
Conductor: din cupru deosebit de flexibile.
Izolatie:din PVC pe fiecare manunchi, folie din material plastic; tresa din cupru cositorita.
Manta: de PVC de culoare gri; manunchiurile sunt rasucite în perechi, iar acestea sunt torsadate câte patru.
Temperatura mediului ambiant: pozat: de la -30 °Cla+70 °C, in miscare: de la -5 °C la +70 °C.
Propietati electrice la -20°C: rezistenta conductorului: max. 78,4 Ohm/km, rezistenta izolatiei: min. 100 MOhm x km, capacitatea maxim constructiva: max. 100 nF/km.
Parametri tehnici:
| Sectiunea | Diametrul exterior | Grosimea mantalei | Masa cuprului | Masa totala | ||
|---|---|---|---|---|---|---|
| (mm) | (mm) | (mm) | (kg/km) | (kg/km) | ||
| 2 | x 2 x | 0,5 | 7 | 1 | 51 | 85 |
| 4 | x 2 x | 0,5 | 9,5 | 1 | 87 | 145 |
| 8 | x 2 x | 0,5 | 12 | 1 | 144 | 225 |
| 12 | x 2 x | 0,5 | 14,5 | 1,2 | 196 | 315 |
| 16 | x 2 x | 0,5 | 16 | 1,2 | 249 | 385 |
| 20 | x 2 x | 0,5 | 17,5 | 1,2 | 299 | 460 |
| 24 | x 2 x | 0,5 | 19,5 | 1,2 | 348 | 550 |
| 32 | x 2 x | 0,5 | 21,5 | 1,4 | 444 | 680 |
| 40 | x 2 x | 0,5 | 24 | 1,4 | 537 | 845 |
