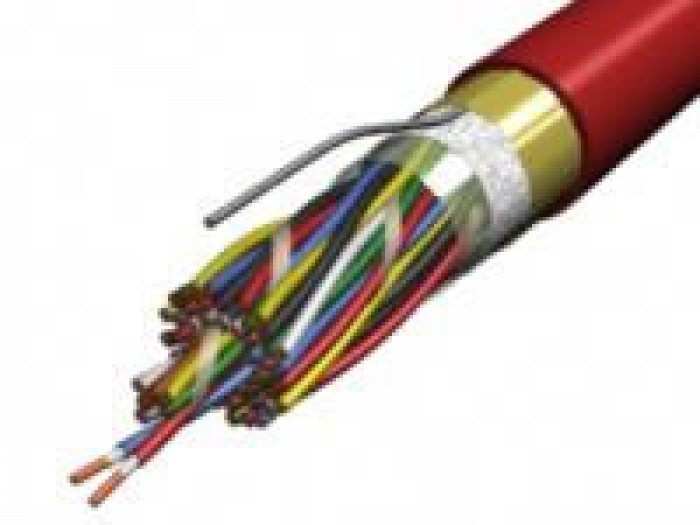

Tip: cablu pentru semnalizare de incendiu, cu ecranare din folie de aluminiu, cu intarziere la propagarea flacarii si fara eliberare de halogen.
Simbol inetrnational: JB(St)H Bd (VDE 0815).
Tensiunea nominala: 450/750V.
Domeniu de utilizare: in interior, pentru legarea aparatelor folosite in semnalizarea incendiilor. In locuri cu risc de incendiu, izolatia avand o rezistenta la propagarea flacarii de cel putin 180 de minute iar functionarea sistemului timp de 30 minute.
Constructia:
Conductor: masiv din cupru, protectie pe manunchi cu minerale.
Izolatie: pe fiecare manunchi, fara eliberare de halogen (HI2); folie fara eliberare de halogen; folie de aluminiu caserata cu materiale speciale; fire de rezerva.
Manta: de culoare rosie cu inarziere la propagarea flacarii si fara eliberare halogen (HM2; fara eliberare de gaze toxice sau corozive), manunchiurile sunt rasucite in patru fire si acestea sunt torsadate intre ele.
Temperatura mediului ambiant: pozat: -30°C la +70°C, in miscare: -5 °C la +50 °C.
Proprietati electrice la 20 °C: rezistenta conductorului: max. 73,2 Ohm/km, rezistenta izolatiei: min. 100 MOhm x km, capacitatea maxima constructiva: max. 120 nF/km, aplanarea conductorului la 800 Hz: kb. 1,2 dB/km, capacitatea de cuplare: max. 200 pF/100 m..
Parametri tehnici:
| Sectiunea | Grosimea mantalei | Diametrul exterior | Masa cuprului | Masa totala | ||
|---|---|---|---|---|---|---|
| (mm) | (mm) | (mm) | (kg/km) | (kg/km) | ||
| 2 | x 2 x | 0,8 | 1 | 7,5 | 25 | 76 |
| 4 | x 2 x | 0,8 | 1 | 10,9 | 45 | 130 |
| 8 | x 2 x | 0,8 | 1,2 | 14,5 | 85 | 232 |
| 12 | x 2 x | 0,8 | 1,2 | 17,1 | 126 | 318 |
| 16 | x 2 x | 0,8 | 1,4 | 19,6 | 166 | 430 |
| 20 | x 2 x | 0,8 | 1,4 | 21,5 | 206 | 514 |
