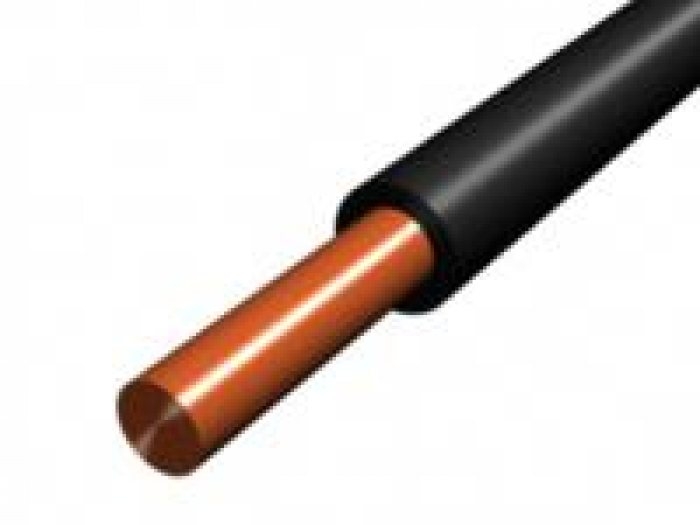

Tip: conductor pentru instalatii electrice
Simbol international: H05Z-U, H07Z-U (VDE 0282).
Tensiunea nominala: 300/500V, 450/750V.
Domeniu de utilizare: in dulapuri electrice, in interiorul corpurilor de iluminat, instalatii interioare care necesita rezistenta la halogen.
Constructia:
Conductor: din cupru unifilar sau multifilar.
Izolatie: poliolefin – copolimerizat (HI3), rezistent la propagarea flacarii si nu contine halogen (fara degajare de gaze toxice sau corozive).
Temperatura mediului ambiant: -20°C la +80 °C, incalzirea conductorului este admisa pana la: +90°C
Parametri tehnici:
| Sectiunea | Culoarea | Diametrul exterior | Constructia | Masa cuprului | Masa totala |
|---|---|---|---|---|---|
| (mm2) | (mm) | (mm) | (kg/km) | (kg/km) | |
| H05Z-U 300/500 V | |||||
| 0,5 | m,n,a,v/g | 2,2 | 1×0,80 | 5 | 9 |
| 0,75 | m,n,a,v/g | 2,4 | 1×0,98 | 7,5 | 11 |
| 1 | m,n,a,v/g | 2,6 | 1×1,13 | 10 | 14 |
| H07Z-U 450/750 V | |||||
| 1,5 | m,n,a,v/g | 3 | 1×1,38 | 15 | 20 |
| 2,5 | m,n,a,v/g | 3,4 | 1×1,78 | 25 | 30 |
| 4 | m,n,a,v/g | 4,1 | 1×2,25 | 40 | 45 |
| 6 | m,n,a,v/g | 4,5 | 7×1,05 | 60 | 65 |
| 10 | m,n,a,v/g | 5,4 | 7×1,35 | 100 | 110 |
| 16 | m,n,a,v/g | 7 | 7×1,70 | 160 | 170 |
