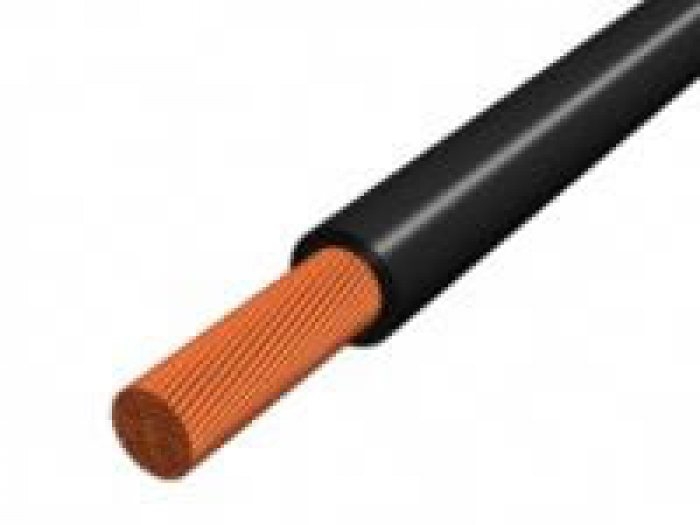

Tip: conductor pentru instalatii electrice.
Simbol international: H05Z-K, H07Z-K (VDE 0282).
Tensiunea nominala: 300/500V, 450/750V.
Domeniu de utilizare: canale sau tuburi, dulapuri electrice, corpuri electrice.
Constructia:
Conductor: din cupru multifilar rasucit.
Izolatie speciala: poliolefin – copolimerizat (HI3), nu contine halogen (fara degajare de gaze toxice sau corozive).
Temperatura mediului ambiant: -20 °C la +70 °C.
Parametri tehnici:
| Sectiunea | Culoarea | Diametrul exterior | Constructia | Masa cuprului | Masa totala |
|---|---|---|---|---|---|
| (mm2) | (mm) | (mm) | (kg/km) | (kg/km) | |
| H05Z-K 300/500 V | |||||
| 0,5 | m,n,a,gr,v/g | 2,4 | 16×0,21 | 5,0 | 9 |
| 0,75 | m,n,a,gr,v/g | 2,6 | 24×0,21 | 7,5 | 11 |
| 1 | m,n,a,gr,v/g | 2,8 | 32×0,21 | 10,0 | 14 |
| H07Z-K 450/750 V | |||||
| 1,5 | m,n,a,gr,v/g | 3,3 | 30×0,26 | 15 | 20 |
| 2,5 | m,n,a,gr,v/g | 3,8 | 50×0,26 | 25 | 30 |
| 4 | m,n,a,gr,v/g | 4,6 | 56×0,31 | 40 | 45 |
| 6 | m,n,a,gr,v/g | 5,2 | 84×0,31 | 60 | 65 |
| 10 | m,n,a,gr,v/g | 6,2 | 80×0,41 | 100 | 110 |
| 16 | m,n,a,gr,v/g | 7,1 | 128×0,41 | 160 | 170 |
| 25 | n | 10 | 200×0,41 | 250 | 260 |
| 35 | n | 11,9 | 280×0,41 | 350 | 360 |
| 50 | n | 13,7 | 400×0,41 | 500 | 510 |
| 70 | n | 16,4 | 356×0,51 | 700 | 710 |
