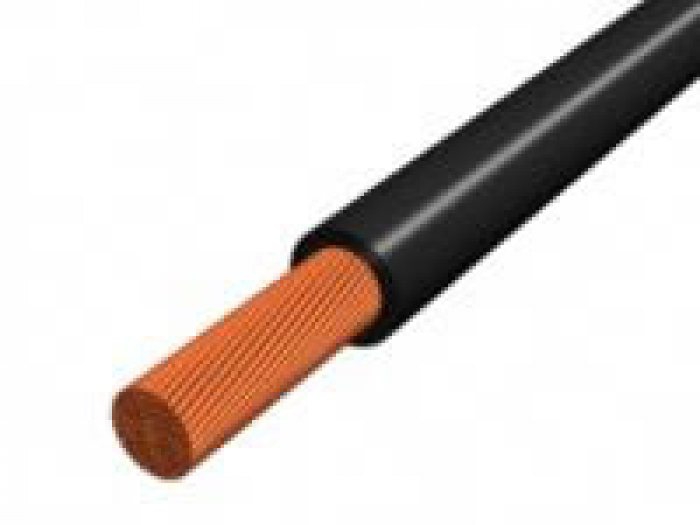

Tip: conductor pentru instalatii electrice.
Simbol international: H05V2-K, H07V2-K (VDE 0281).
Tensiunea nominala: 300/500 V, 450/750 V.
Domeniu de utilizare: in zone cu temperaturi ridicate, dulapuri electrice, la iluminat sau instalatii de forta.
Constructia:
Conductor: din cupru multifilar, cu lite fine rasucite.
Izolatie: din PVC rezistent la temperaturi ridicate.
Temperatura mediului ambiant: +90 °C.
Parametri tehnici:
| Sectiunea | Culoarea | Diametrul exterior | Constructia | Masa cuprului | Masa totala |
|---|---|---|---|---|---|
| (mm2) | (mm) | (mm) | (kg/km) | (kg/km) | |
| H05V2-K 300/500 V | |||||
| 0,5 | m,alb,n,a,mo,p,r,g,gr,v/g,v | 2,5 | 16×0,21 | 4,8 | 9 |
| 0,75 | m,alb,n,a,mo,p,r,g,gr,v/g,v | 2,7 | 24×0,21 | 7,2 | 11 |
| 1 | m,alb,n,a,mo,p,r,g,gr,v/g | 2,8 | 32×0,21 | 9,6 | 14 |
| H07V2-K 450/750V | |||||
| 1,5 | m,alb,n,a,mo,p,r,g,gr,v/g,v | 3,4 | 30×0,26 | 14,4 | 20 |
| 2,5 | m,alb,n,a,mo,p,r,g,gr,v/g,v | 4,1 | 50×0,26 | 24 | 30 |
| 4 | m,alb,n,a,mo,p,r,g,gr,v/g,v | 4,8 | 56×0,31 | 38,4 | 45 |
| 6 | m,alb,n,a,mo,r,g,gr,v/g,v | 5,3 | 84×0,31 | 58 | 65 |
| 10 | m,n,a,r,gr,v/g | 6,8 | 80×0,41 | 96 | 110 |
| 16 | m,n,a,r,gr,v/g | 8,1 | 128×0,41 | 154 | 180 |
| 25 | m,n,a,r,v/g | 10,2 | 200×0,41 | 240 | 270 |
| 35 | n,a,r,v/g | 11,7 | 280×0,41 | 336 | 380 |
