SIMBOLIZARE
FDCP – Firidă distribuţie şi contorizare palier
2 – pentru 2 abonaţi monofazaţi
In – curentul nominal al întreruptorului monofazat(A);
[ ] – întreruptor automat Diferenţial
S1 – dispozitiv monofazat pentru protecţie la Supratensiune de frecvenţă industrială
Notă: – la cerere echipat cu protecţie:
(B),(M) – Bipolar sau monopolar în locul întreruptorului diferenţial;
şi acces circuite intrare ieşire la partea de jos
sau de sus.

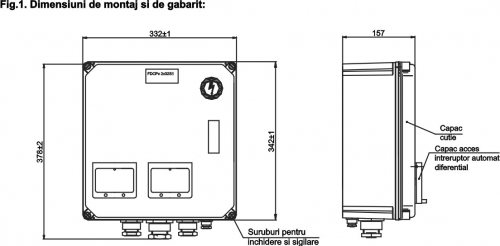

Caracteristici Tehnice
Caracteristici tehnice
FDCP 2 In S1
FDCP 2 In B
FDCP 2 M
Tensiune nominală de izolare
660 V
–
–
Tensiune de utilizare
230 V
–
–
Frecvenţa
50 Hz
–
–
Curent nominal întreruptor
6; 10; 16; 20; 25; 32; 40A valori fixe
–
–
Caracteristica de funcţionare
B sau C;
–
–
Capacitate de rupere
10 kA
45; 6; 10 kA
45; 6; 10 kA
Caracteristici de acţionare
–
• tensiunea de declanşare: 270 ± 10V
–
–
–
• timp de declanşare: 0.13… 0.2 s
–
–
–
• tensiunea de retur pe nul de declanşare: 50± 5V
–
Rezistenţa priză auxiliară Rpa
<750
–
–
Rezistenţa la uzura mecanică
≥ 20.000 cicluri
≥ 8.000 cicluri
–
Rezistenţa la uzura electrică
≥ 4.000 cicluri
≥ 4.000 cicluri
–
Secţiunea maximă a conductorului de racord
25 mmp
–
–
Temperatura mediului ambiant
-30°C…+50°C
–
–
Grad de protecţie
IP 54
–
–
Rezistenţă mecanică
–
capac din policarbonat antişoc
–
Rezistenţă la acţiunea factorilor de mediu
–
materiale plastice ignifuge rezistente UV
–
Greutate
3.50 Kg
–
–
