SIMBOLIZARE
BTPM – Bloc Trifazat cu Protecţie şi Măsură
darm – cu conectare directă; pentru contor de energie activă şi reactivă şi circuit contor monofazat
In1 – curentul nominal al întreruptorului trifazat(A)
S3 – dispozitiv trifazat pentru protecţie la Supratensiune de frecvenţă industrială(opţional fără)
In2 – curentul nominal al întreruptorului monofazat (A)
Notă: – se poate echipa la cerere cu:
(d) – protecţie diferenţială
(B),(D) – Bipolar sau Diferenţial, în locul întreruptorului monopolar
(S1) – dispozitiv monofazat pentru protecţie la Supratensiune de frecvenţă industrială

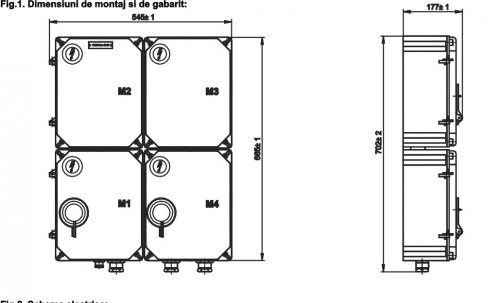

Caracteristici Tehnice
–
–
Tensiune de utilizare
400 V
Frecvenţa
50 Hz
Caracteristici întreruptor automat tripolar (Notă: La cerere întreruptor automat tetrapolar).
• curent nominal: 6; 10; 16; 25; 32; 40A valori fixe
–
• protecţie la scurtcircuit şi suprasarcină
–
• caracteristica de funcţionare: B C sau D
–
• capacitate de rupere: 6 10 20 25 Ka
–
• rezistenţă la uzură mecanică: ≥ 8.000 cicluri
Întreruptor automat monopolar
• curent nominal: 10A
–
• protecţie la scurtcircuit şi suprasarcină
–
• caracteristica de funcţionare: B sau C
–
• capacitate de rupere: 10 kA
–
• la cerere: 6; 16; 25; 32 A
La cerere – Întreruptor diferenţial tetrapolar
• curent nominal: 25; 40A valori fixe
–
• curent diferenţial: 0.30 A
Grad de protecţie
IP 54
Rezistenţă mecanică
capace din policarbonat antişoc
Rezistenţă la acţiunea factorilor de mediu
Materiale plastice ignifuge rezistente UV
Greutate
10.500 Kg
Ambalare
1 buc/cutie
