SIMBOLIZARE
BTPM – Bloc Trifazat cu Protecţie şi Măsură
d – cu conectare directă;
α – pentru contor electronic ALPHA (A1-forma 16A);
(d) – la cerere echipat cu protecţie diferenţială;
In – curentul nominal (A);
S3 – cu dispozitiv trifazat de protecţie la Supratensiuni de frecvenţă industrială DPST-S3 (opţional fără)

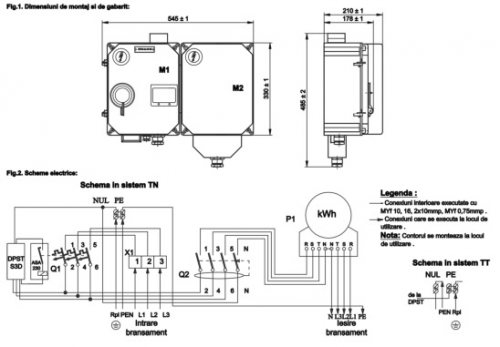

Notă: – forma şi dimensiunile identice cu varianta BTPM da In S3 cu adâncime compartiment măsură: H = 210±1 mm;
– se poate opta şi pentru varianta cu montare verticală (2MV).
Caracteristici Tehnice
–
–
Tensiune de utilizare
400 V
Frecvenţa
50 Hz
Caracteristici întreruptor automat tripolar: (Notă: La cerere întreruptor automat tetrapolar)
• curent nominal: 20; 25; 32; 40 A; 50; 63; 80A valori fixe
–
• protecţie la scurtcircuit şi suprasarcină
–
• caracteristica de funcţionare: B C sau D;
–
• capacitate de rupere: 6 10 20 25 kA;
–
• rezistenţa la uzura mecanică: ≥ 8.000 cicluri
Întreruptor diferenţial tetrapolar
• curent nominal: 25; 40; 63 80 A valori fixe
–
• curent diferenţial: 0.3 A
Grad de protecţie
IP 54 (pentru In = 20 … 40A); IP 44 (pentru In = 50 … 80A)
Rezistenţă mecanică
capace din policarbonat antişoc
Rezistenţă la acţiunea factorilor de mediu
materiale plastice ignifuge rezistente UV
Greutate
6.000 Kg
